【图】充压式阀座双向硬密封蝶阀结构特点

作者:admin 发布时间:2022-07-20 浏览量:134

    充压式阀座双向硬密封蝶阀,通过对空心橡胶阀座内腔充压和泄压,实现蝶板和阀座密封副的分离和贴合,达到阀门启闭无摩擦,并实现阀门进出口双向密封的功能。
    双向压硬密封蝶阀温度能用多少
    充压式阀座双向硬密封蝶阀是一种双偏心橡胶密封中低压蝶阀,在阀座密封结构上进行了创新,具体结构见下图1。

充压式阀座双向硬密封蝶阀

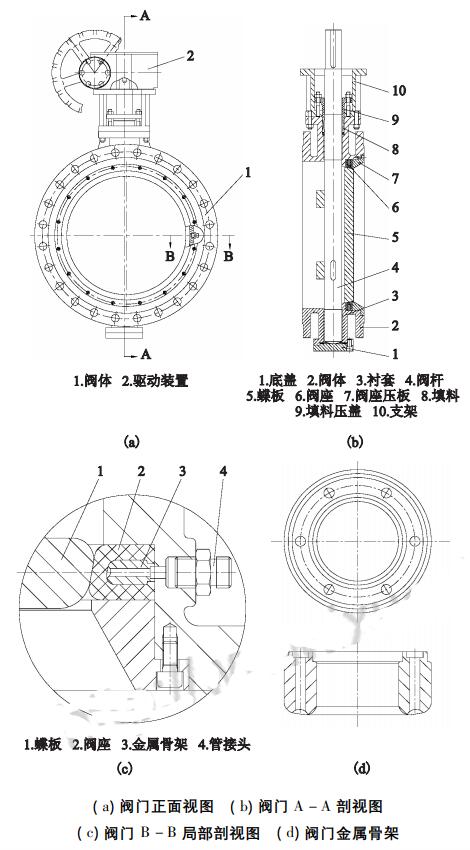

图1 充压式阀座双向硬密封蝶阀

    充压式阀座双向硬密封蝶阀的阀体、蝶板、阀杆的组装结构与其他双偏心蝶阀相同,阀杆贯穿阀体上、下衬套和蝶板背面凸耳孔,阀杆与蝶板通过平键和锥销固为一体,使阀杆和蝶板同步动作。阀座为模具成型的内有空心环槽的橡胶圈,环槽内安装金属骨架,金属骨架的两端面均加工有环槽,两侧环槽有若干通孔相连。阀座由阀座压板固定在阀体内。阀体外侧管接头内端与阀座环槽相通,外端与电磁换向阀和液压站(或高压气源)连接。阀座橡胶圈的材料应根据介质特性及工作温度来选择,耐温性好的全氟化橡胶可达325℃。橡胶圈的壁厚应根据介质压力和尺寸计算。
