对夹式硬密封蝶阀结构尺寸说明【图】

对夹式硬密封蝶阀在各种蝶阀类型中属于较为常见的一种，其在管道中的主要功能是对介质节流。对夹式硬密封蝶阀具有结构尺寸长度短，结构简单，材质较轻等特点，目前被广泛的使用到管道中。
对夹式硬密封蝶阀的结构长度一般小于法兰式蝶阀，其尺寸根据通径成正相关变化，根据不同的通径大小，其结构尺寸也有所不同，九特对夹式硬密封蝶阀具体的通径和结构长度，可以参考下图：

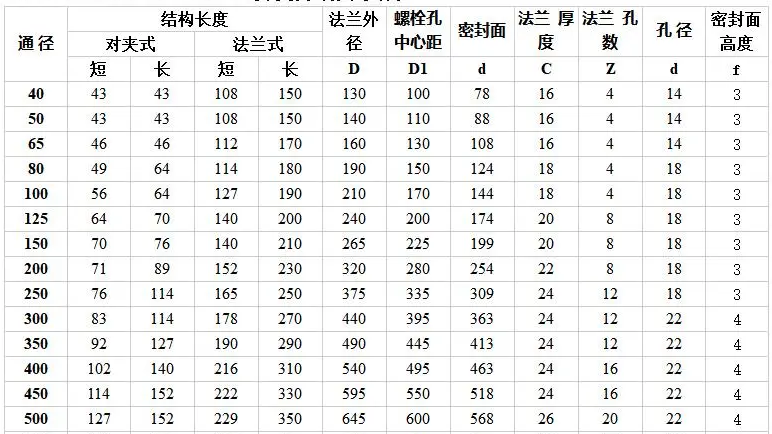

对夹式硬密封蝶阀结构尺寸图表
