耐高温双向压硬密封蝶阀的结构设计

作者:admin 发布时间:2023-05-30 浏览量:52

    三偏心金属硬密封蝶阀是一种被广泛应用于石油化工、冶金、电力以及给排水和市政建设等工业管道上的阀门产品,其主要作用是调节流量和载断流体。目前传统的三偏心蝶阀由于受其自身结构的影响只能正向承压密封,而采用O型圈的浮动阀座双向压蝶阀对于阀门的使用温度又有较大的限制,使用温度较低,为此,才研发了可以适用温度高的耐高温双向压硬密封蝶阀
    耐高温双向压硬密封蝶阀的结构设计是:阀体、阀座、蝶板、阀杆,阀体、蝶板、阀杆三者之间为三偏心结构,蝶板密封面采用多层次密封圈由压板安装于蝶板上组成,阀座采用浮动阀座,由压环安装在阀体出口通道内的径向台阶上,浮动阀座的流通直径小于压环内孔直径。

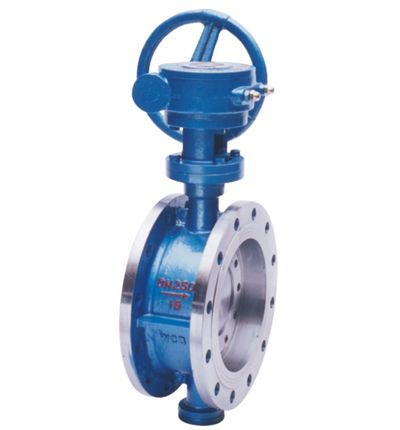

双向压硬密封蝶阀
