全焊接球阀安全评估

来源:本站原创 作者:master 发布时间:2016-12-2 8:59:41 点击数:

    由于全焊接球阀的特殊结构,焊接是球阀成型的最后工序,因此造成无法进行整体热处理的问题。
    目前常用的是豪克能法以及自然时效法来消除焊接应力。但是这种方法并没有得到用户的充分认可。关于全焊接球阀免焊后热处理的安全评估,较为认同的是基于裂纹尖端张开位移(CTOD)的安全评估法,即对焊接接头进行CTOD值的测量,按照相关标准评估焊接接头抗开裂(韧性)的能力。
    具体做法是按BS 7448 -2选取试样,用疲劳试验机预制裂纹,采用多试样法求得临界开裂的缺口张开位移量(CTOD值),至少取得焊缝和热影响区试样8个以上,根据试验结果并参照相关标准进行判定。
    DNV - OS - 401规范规定,CTOD值大于0.15mm为合格,表明接头可以在不进行热时效处理的情况下使用。
    API 1104《管道与相关设施的焊接》规定,在允许缺陷尺寸与许用应变的关系图上查询最大允许C7OD值为0.1225 mm,此时全焊接球阀应按1.5倍公称压力计算,通过有限元计算最大轴向应变。
    JB/T 4730规定,I级压力容器允许缺陷尺寸低于3.765mm。根据标准中最严格的要求,当全焊接阀体焊接接头满足CTOD断裂韧度值大于0.1225mm,同时焊缝无损探伤满足JB/T 4730的I级压力容器要求,即可认定免焊后热处理工艺是安全可靠的。

全焊接球阀生产厂家浅谈球阀优缺点

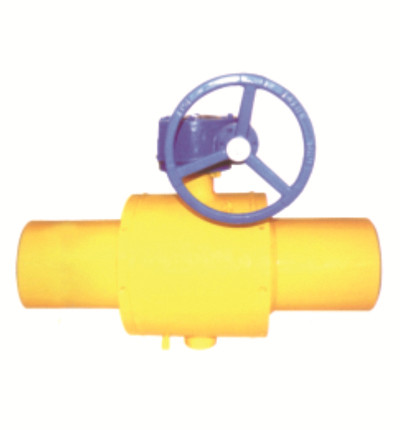

燃气用全焊接固定式球阀
