纵向单焊缝全焊接球阀制作工艺

来源:本站原创 作者:master 发布时间:2017-1-9 9:16:32 点击数:

    双焊缝结构全焊接球阀由于距离阀座较近,阀体焊接热量会对阀座产生不良影响,为了解决这个问题,提供一种纵向单焊缝全焊接球阀的制作工艺,解决保障球阀焊接质量和结构强度的问题。
    纵向单焊缝全焊接球阀制造工艺技术解决方案为:
    纵向单焊缝全焊接球阀的制作工艺,所述球阀由阀杆、阀座、定位轴、球体、阀杆座及对称分体的两个阀体构成,阀杆座焊接于拼合焊连的阀体顶部,定位轴焊接于拼合焊连的阀体底部,其特征存于所述制作工艺包括步骤:
    1、先将球体、阀座、阀体预装配在一起,通过定位销定位球体处于球阀中心位置,然后于两个阀体相接处完成中缝焊接;
    2、对中缝作无损探伤后,进行对应阀杆座、定位轴的阀体开孔;
    3、开孔完成后装配阀杆、阀杆座及定位轴,并完成阀杆座与阀体之间、定位轴与阀体之间焊接。

全焊接球阀特点有哪些?

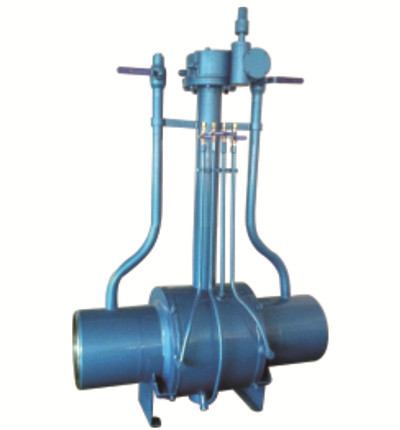

全焊接球阀
