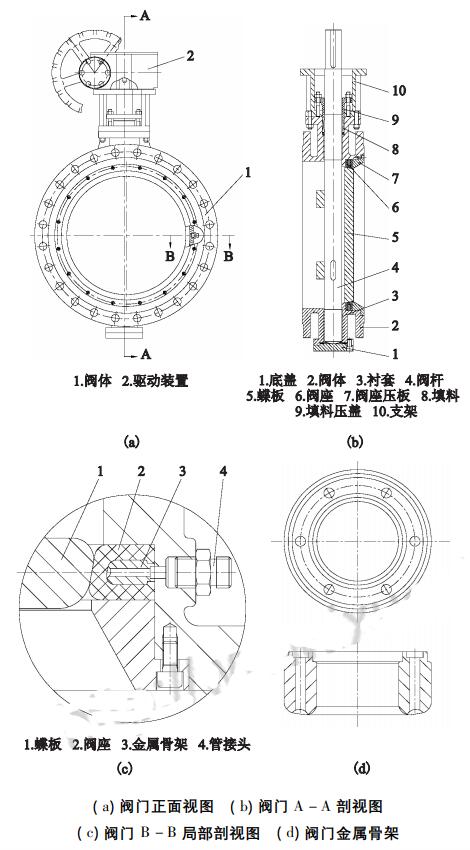

图1 充压式阀座双向硬密封蝶阀
充压式阀座双向硬密封蝶阀的阀体、蝶板、阀杆的组装结构与其他双偏心蝶阀相同，阀杆贯穿阀体上、下衬套和蝶板背面凸耳孔，阀杆与蝶板通过平键和锥销固为一体，使阀杆和蝶板同步动作。阀座为模具成型的内有空心环槽的橡胶圈，环槽内安装金属骨架，金属骨架的两端面均加工有环槽，两侧环槽有若干通孔相连。阀座由阀座压板固定在阀体内。阀体外侧管接头内端与阀座环槽相通，外端与电磁换向阀和液压站（或高压气源）连接。阀座橡胶圈的材料应根据介质特性及工作温度来选择，耐温性好的全氟化橡胶可达325℃。橡胶圈的壁厚应根据介质压力和尺寸计算。
